Schablonen digitalisieren mit dem CUTTEC Photodigitizer

Vorhandene Schnittschablonen aus Pappe oder Papier bilden in vielen Unternehmen noch immer die Grundlage für den industriellen Zuschnitt. Damit diese Vorlagen auf modernen CNC-Schneidemaschinen verarbeitet werden können, müssen ihre Konturen in digitale Schnittdaten umgewandelt werden.

Der CUTTEC Photodigitizer ermöglicht die schnelle und präzise Digitalisierung vorhandener Schablonen mithilfe eines kamerabasierten Erfassungssystems. Die Software erkennt die Konturen automatisch und bereitet sie für die digitale Weiterverarbeitung auf.

So entsteht eine Verbindung zwischen bestehenden physischen Schnittmustern und modernen, computergesteuerten Schneidprozessen.

Automatische Konturerkennung Schablonenkonturen werden aus der Kameraaufnahme voll automatisch  digital erfasst.

Mehrere Teile pro Aufnahme

Unterschiedliche Schablonen können gemeinsam fotografiert und digitalisiert werden.

Digitale Weiterverarbeitung

Schnittteile stehen für die weitere Bearbeitung und CNC-Zuschnittvorbereitung bereit.

Was ist ein Photodigitizer?

Ein Photodigitizer ist ein optisches Digitalisierungssystem, das die Konturen physischer Schnittschablonen mithilfe einer Kamera erfasst und in digitale Schnittdaten umwandelt.

Im Gegensatz zum manuellen Nachzeichnen oder punktweisen Digitalisieren werden die Schablonen fotografiert und anschließend durch eine spezielle Software ausgewertet.

Das System eignet sich besonders für Unternehmen, die vorhandene Schnittmuster weiterverwenden, archivieren oder für den automatisierten CNC-Zuschnitt verfügbar machen möchten.

Wie funktioniert die Digitalisierung von Schablonen?

Der Digitalisierungsprozess ist auf eine einfache Bedienung und eine schnelle Übernahme vorhandener Schnittmuster ausgelegt.

1. Schablonen positionieren

Eine oder mehrere physische Schnittschablonen werden auf der Aufnahmefläche ausgelegt.

3. Konturen digitalisieren

Die Software wertet die Aufnahme aus und erkennt die Konturen der Schablonen automatisch.

2. Schablonen fotografieren

Die Kamera erfasst die ausgelegten Schnittteile in einer Aufnahme.

4. Schnittdaten bearbeiten

Die digitalisierten Konturen können kontrolliert, bei Bedarf korrigiert und für die weitere Verarbeitung vorbereitet werden.

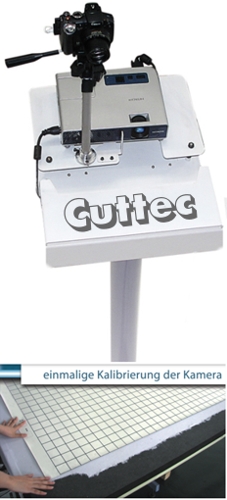

Maßstabsgetreue Erfassung

Durch die Kalibrierung des Kamerasystems werden Bildkoordinaten in reale Abmessungen umgerechnet. Dadurch lassen sich die aufgenommenen Schablonenkonturen maßstabsgetreu digitalisieren.

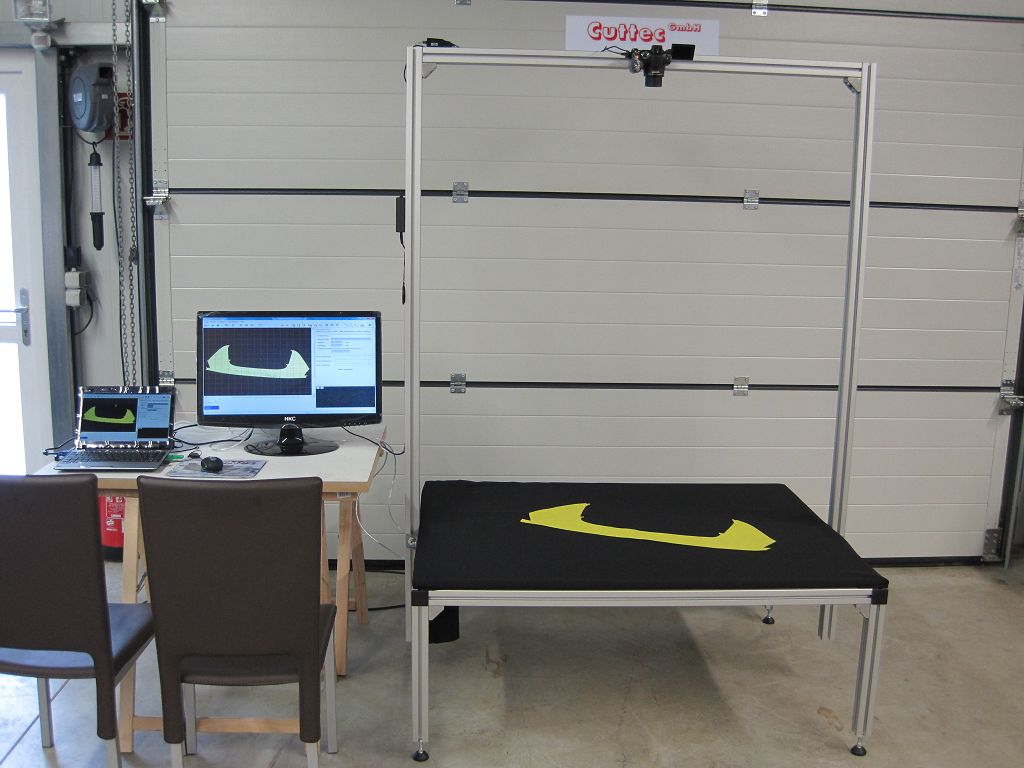

Installation Photodigitizer

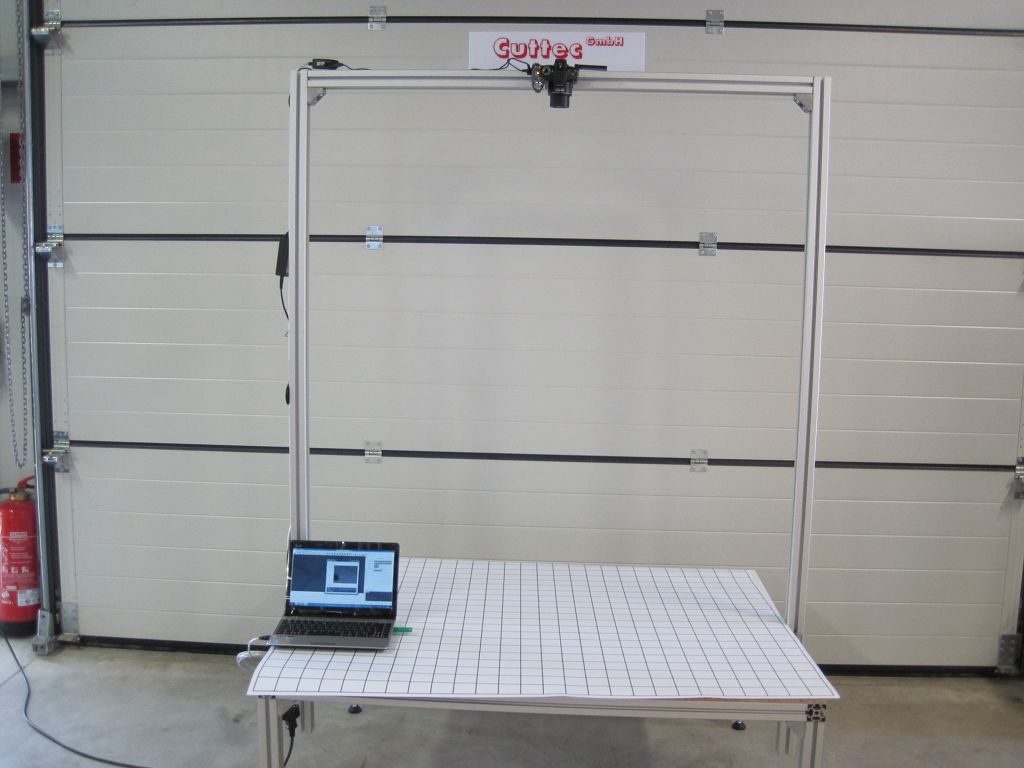

photodigitizer-kamerasystem

Softwarefunktionen zur Bearbeitung digitaler Schnittmuster

Nach der fotografischen Erfassung stehen verschiedene Funktionen zur Kontrolle und Nachbearbeitung der digitalisierten Schnittteile zur Verfügung.

Die Software ermöglicht unter anderem:

  • Automatische Erkennung von Schablonenkonturen
  • Maßkontrolle über ein softwarebasiertes Messsystem
  • Erkennung und Änderung von Notches (Markierungen bzw. Knipsen)
  • Änderung einzelner Digitalisierungspunkte
  • Bearbeitung und Ergänzung von Teilenamen
  • Digitalisierung mehrerer Schnittteile pro Aufnahme

Damit können vorhandene Schablonen nicht nur erfasst, sondern auch für den weiteren digitalen Produktionsprozess aufbereitet werden.

Bestehende Schnittschablonen digital weiterverwenden

In vielen Betrieben sind über Jahre umfangreiche Bestände an physischen Schnittmustern entstanden. Diese Vorlagen enthalten wertvolle Produktionsinformationen und sollen auch bei einer Umstellung auf automatisierte Schneidsysteme weitergenutzt werden.

Mit dem CUTTEC Photodigitizer lassen sich vorhandene Papp- und Papierschablonen in digitale Schnittdaten überführen.

Die digitalisierten Schnittteile können anschließend elektronisch gespeichert, wiederverwendet und bei Bedarf weiterbearbeitet werden. Dadurch reduziert sich die Abhängigkeit von physischen Schablonenarchiven.

Vom Schnittmuster zum CNC-Zuschnitt

Die Digitalisierung bildet die Grundlage für die Weiterverarbeitung bestehender Schablonen in einem modernen CNC-Schneidprozess.

Nach der Erfassung können die digitalen Schnittteile beispielsweise in einer geeigneten Nesting-Software für eine materialoptimierte Anordnung vorbereitet werden.

Die so aufbereiteten Daten können anschließend für den automatisierten Zuschnitt auf einer CNC-Schneidemaschine genutzt werden.

Vorteil für bestehende Produktionsprozesse

Unternehmen können bewährte Schnittschablonen weiterverwenden und gleichzeitig die Vorteile digitaler Datenverarbeitung und automatisierter Schneidtechnik nutzen.

Typische Einsatzbereiche des Photodigitizers

Die Digitalisierung physischer Schnittmuster ist überall dort interessant, wo vorhandene Schablonenbestände in digitale Produktionsabläufe übernommen werden sollen.

  • Bekleidungsindustrie und Textilkonfektion
  • Polstermöbel- und Lederverarbeitung
  • Automotive und Fahrzeuginnenausstattung
  • Technische Textilien und flexible Materialien
  • Digitalisierung und Archivierung bestehender Schnittmuster
  • Vorbereitung von Schnittdaten für CNC-Cutter

Der Photodigitizer kann somit eine sinnvolle Ergänzung zu automatisierten CUTTEC-Schneidsystemen sein.

Physische Schablonen einfach digitalisieren

Der CUTTEC Photodigitizer ermöglicht die kamerabasierte Digitalisierung vorhandener Schnittschablonen und erleichtert deren Integration in digitale Fertigungsprozesse.

Ob einzelne Schnittmuster oder umfangreiche Schablonenbestände: Wir unterstützen Sie bei der Auswahl einer passenden Lösung für Ihre Produktionsanforderungen.
